Neste artigo descrevemos como modificamos um arquivo encontrado na Internet de uma tabela periódica em Braile e melhoramos a impressão e a sua legibilidade.
Encontrando o modelo
Com a chegada de uma aluna com deficiência visual, apareceu a demanda por uma tabela periódica em Braille. Eu acreditava que iria encontrar diversas versões já prontas, mas na verdade a oferta não era tão boa assim. Ao dar uma busca nos principais sites de modelos 3D para impressão, percebi que haviam muito poucas opções. Alguns modelos em Braille não eram de uma tabela periódica simples, mas sim tabelas mostrando alguma propriedade periódica, como a densidade, como um gráfico em 3D. A altura de cada quadrado dos símbolos da tabela representa o valor da propriedade periódica.

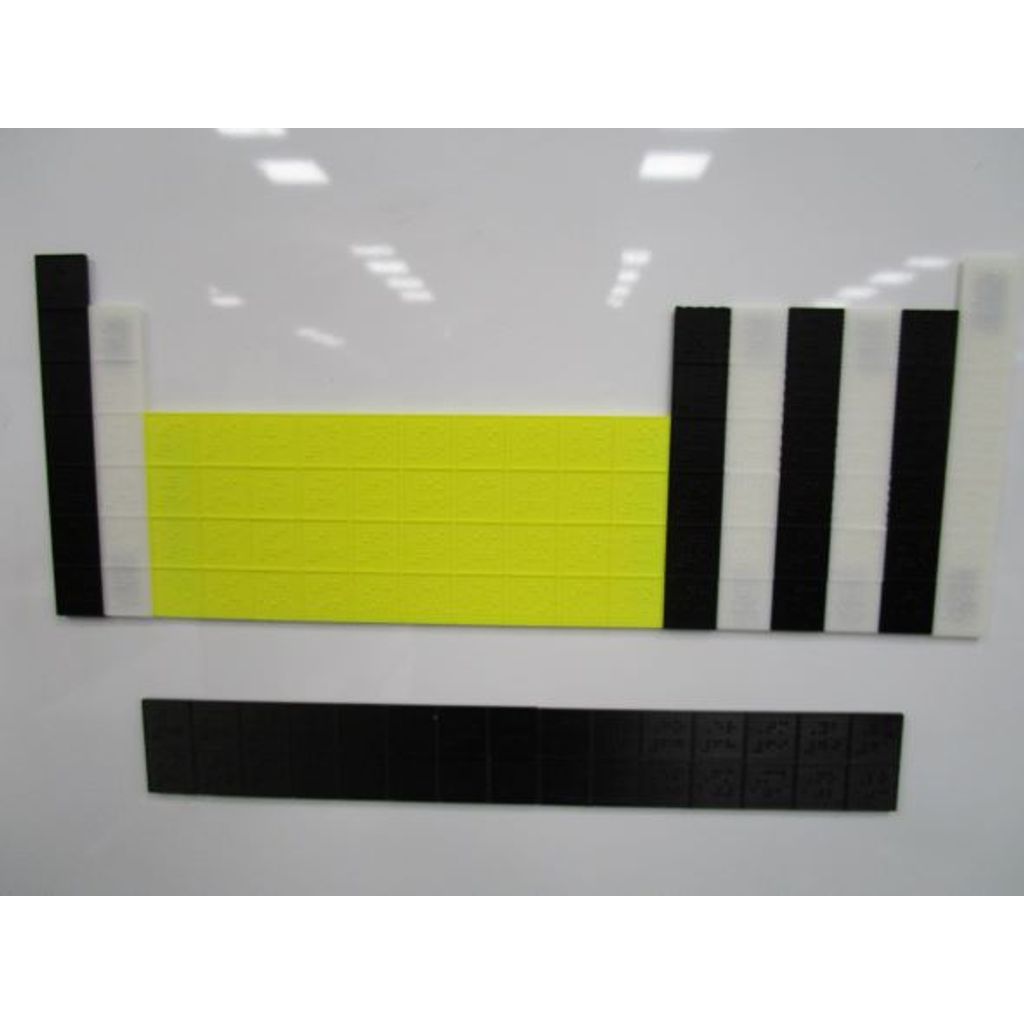

No Thingiverse achamos uma tabela periódica em Braille que parecia uma boa opção (autor SVRC):
https://www.thingiverse.com/thing:5782313

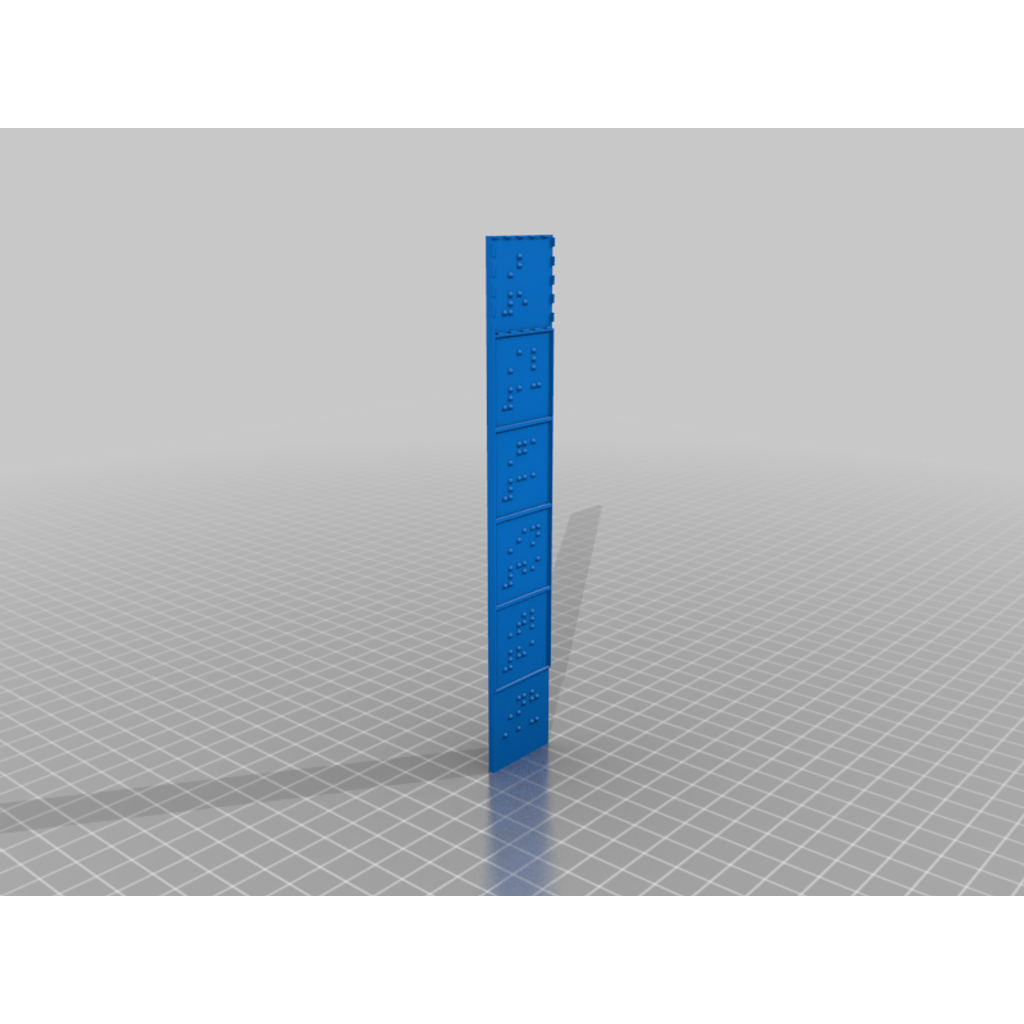

No entanto, ao invés de uma única peça, a tabela estava quebrada em diversas partes, coluna a coluna. A tabela final fica num tamanho muito grande e você teria de colar as peças umas nas outras ou todas as peças em uma base. Uma vantagem de se imprimir a tabela em partes seria se elas tivessem cores diferentes, mas para uma tabela em Braille, isso não faz sentido.

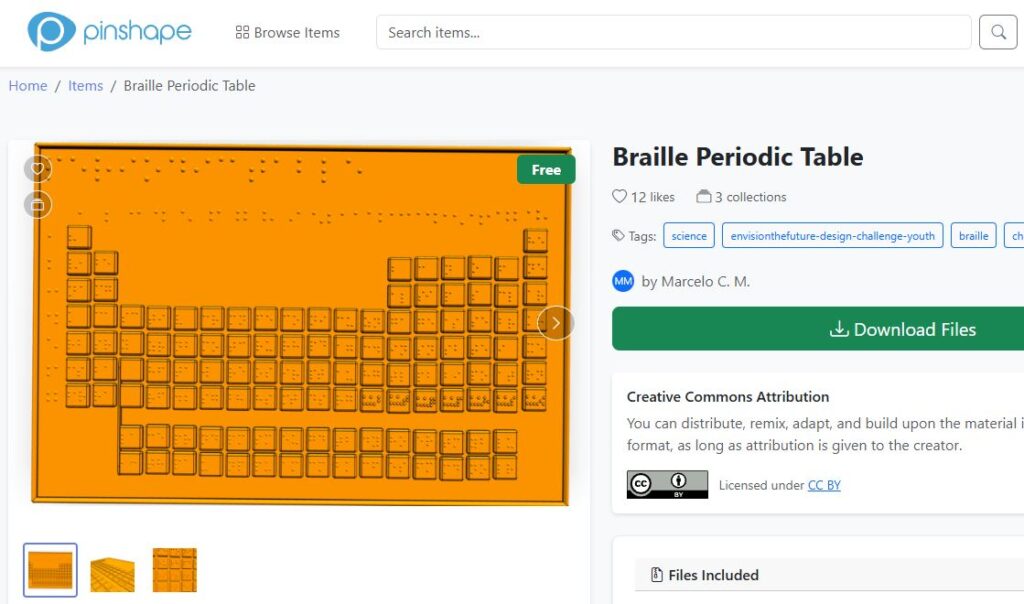

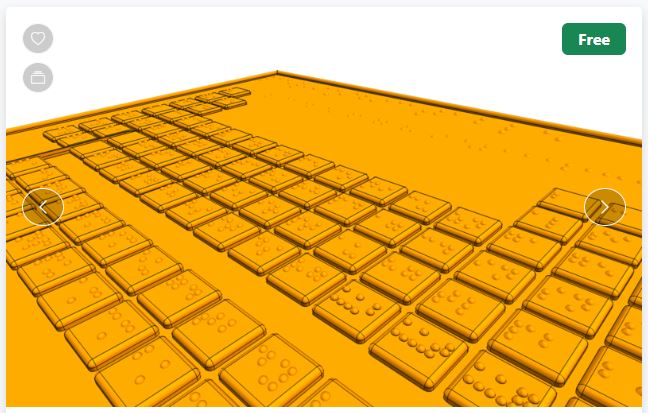

Encontramos uma outra tabela no site Pinshape, criada por Marcelo C.M., que era exatamente o que queríamos, uma tabela simples e que aparentemente seria fácil de imprimir.
Quando imprimimos a tabela, percebemos que o modelo tinha um problema sério: os quadrados dos símbolos não estavam inserido na base e estavam ficando soltos no meio da impressão. Isso mostra que sempre se deve desconfiar de modelos que não possuem fotos do produto final, apenas imagens de computador. Ainda assim, foi importante encontrar o modelo para usá-lo de ponto de partida para obter um produto final melhorado.
Carregamos o modelo no TinkerCAD e fizemos algumas modificações, abaixando os quadrados para dentro da base. Com isso, a impressão funcionou e pudemos testar a tabela.
Testando com o usuário final
Após mostrar a tabela para a aluna cega, recebemos algumas críticas do modelo impresso. Segundo ela, o título da tabela está com os pontos muito afastados. O alfabeto Braille possui um padrão de tamanho das células de pontos que representam cada letra. Por razões aparentemente estéticas, o autor da tabela resolveu aumentar o tamanho do título, mas com isso os pontos ficam mais distantes e ele se torna muito difícil de ler.

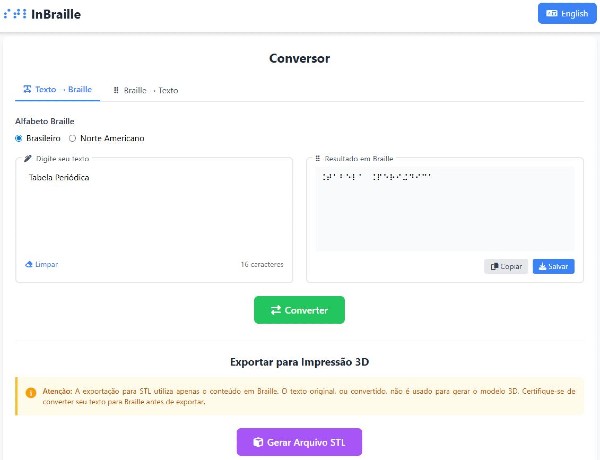

Para resolver isso, resolvi pesquisar se havia alguma maneira de converter um texto para Braille, para depois tentar colocar esse texto na tabela. Para minha surpresa, descobri um site que vai além: você pode não só converter um texto para Braille, mas ele exporta o texto em um arquivo para impressão 3D (formato STL). O site é o InBraille:
https://inbraille.cienciaembarcada.com.br/
O site é muito bom, funciona perfeitamente e é de um brasileiro, possuindo a opção de se usar o Braille do Brasil.
Imprima a sua tabela

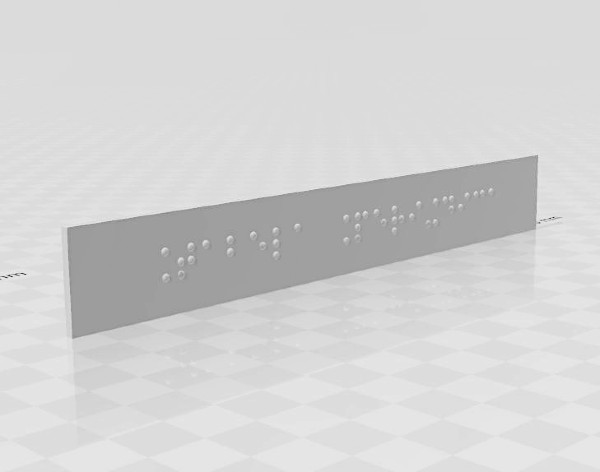

Para terminar o modelo da tabela periódica, imprimi o título criado no InBraille e testei com a aluna.

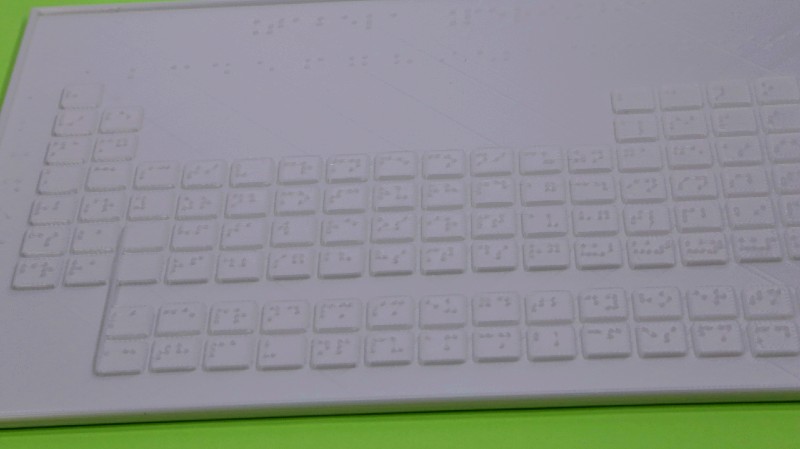

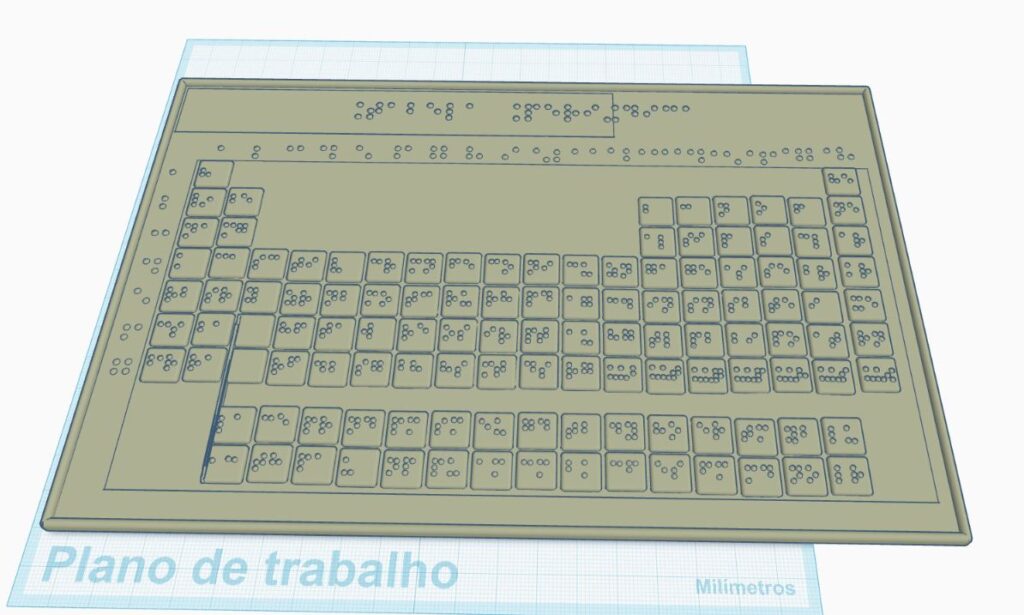

Inseri o título no modelo da tabela (após retirar o título anterior) usando o TinkerCAD. Em seguida, imprimi o modelo modificado, que pode ser visto na imagem abaixo.
O teste com a aluna revelou que nesta versão o título ficou legível (como esperado, após colocar os símbolos no tamanho padrão). Os símbolos nos quadrados poderiam estar um pouco maiores, mas a limitação vem da nossa impressora, já que a tabela está na largura máxima de impressão.
Você pode baixar o arquivo para impressão aqui:
http://xciencia.org/wp-content/uploads/2026/05/tabela-periodica-braille.zip
